Атрибуты
Рабочее давление: 16 бар
Объемный расход: от 120 до 2850 нормальных кубических метров в час.
Соединения: от 3/8" до 3"
Диапазон рабочих температур: от 1,5 до 65 градусов Цельсия.
Стандартный цвет: RAL 9005.

Используется в промышленности
Общие отрасли промышленности
Автоматизированная индустрия
Электротехническая промышленность
Пищевая промышленность и производство напитков
Химическая индустрия
Нефтехимическая промышленность
Пластиковая промышленность
Лакокрасочная промышленность

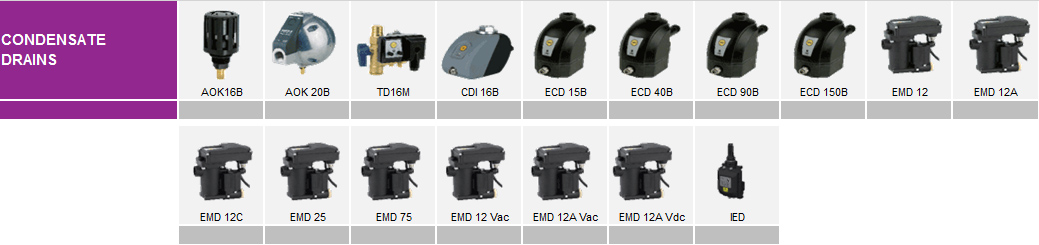

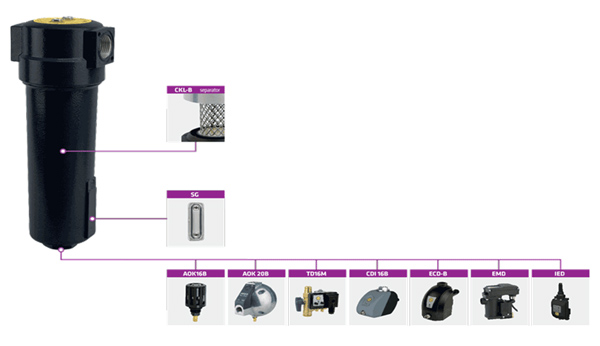

Эти ловушки предназначены для отделения конденсированных жидкостей, взвешенных в воздухе, для высокоэффективных систем сжатого воздуха и вакуума. Внутри оболочки этих ловушек находится картридж, имеющий специальные каналы для направления сжатого воздуха для создания вращательного движения и центрифугирования воздуха, что вызывает давление взвешенных жидкостей на стенку ловушки, уменьшает их скорость и заставляет их падать в нижнюю часть ловушки. Нижняя часть закрыта. Благодаря особой форме картриджа нижняя часть ловушки отделена от верхней нарушенной части, а из-за существующей неподвижности отсутствует возможность отделения жидкости от нижней части ловушки. Собранные жидкости сбрасываются в эту часть. Для слива жидкости необходимо использовать специальные клапаны.
Фильтр
Корпус
Размер трубы
Размер Макс.опер.
Нажимать. Скорость потока
При 7 бар (изб.), температуре 20 °C
Опер. Диапазон Размеры Массовый фильтр
Элемент
тип
дюйм бар/фунт/кв. дюйм Нм³/ч куб. фут/мин °C °F A [мм] B [мм] C [мм] D [мм] кг
CKL 005 B 3/8 16/232 120 70 1,5–65 35–149 187 88 20 60 0,7 6050
CKL 007 B 1/2 16/232 155 91 1,5–65 35–149 187 88 20 60 0,7 7050
CKL 010 B 3/4 16/232 235 138 1,5–65 35–149 257 88 20 80 0,8 14050
CKL 018 B 1 16/232 365 215 1,5–65 35–149 263 125 32 100 1,8 12075
CKL 047 B 1 1/2 16/232 770 452 1,5–65 35–149 461 125 32 140 2,5 32075
CKL 094 B 2 16/232 1280 753 1,5–65 35–149 684 163 43 520 5,1 51090
CKL 150 B 2 1/2 16/232 2460 1447 1,5–65 35–149 684 163 43 520 5,1 76090
CKL 200 B 3 16/232 2850 1677 1,5–65 35–149 795 240 59 630 12,9 51140
