ویفری با دیسک فولادی ضد زنگ (CF8)

سیت انعطاف پذیر:

NR, NBR, EPDM, Viton, Silicone Rubber

دیسک:

آهن داکتیل با روکش اپوکسی، SS316، SS304، دوبلکس، استنلس استیل، Al Bronze

لاینر EPDM

ساقه: SS316,SS304,SS420,SS416

شفت:

استیل مونل K500

بوشینگ PTFE

اتصال: ویفری، لاگ، فلنج نوع U

دسته گیربکس برای کنترل آسان

بدنه ساخته شده از:

آهن انعطاف پذیر، چدن، فولاد کربنی، فولاد ضد زنگ ، AL-Bronze

8 اینچ (DN200 میلی متر)

فشار: PN6، PN10، PN16 (کلاس 150)

سایز: DN32-DN600 DN650-DN2000

دمای کاری:

-45~ + 150 ºC

مناسب برای قرار گرفتن بین فلنج های PN6/10/16، ANSI 150

با قابلیت نصب اکچویتور مستقیم
گیربکس قفل-شونده با هندویل

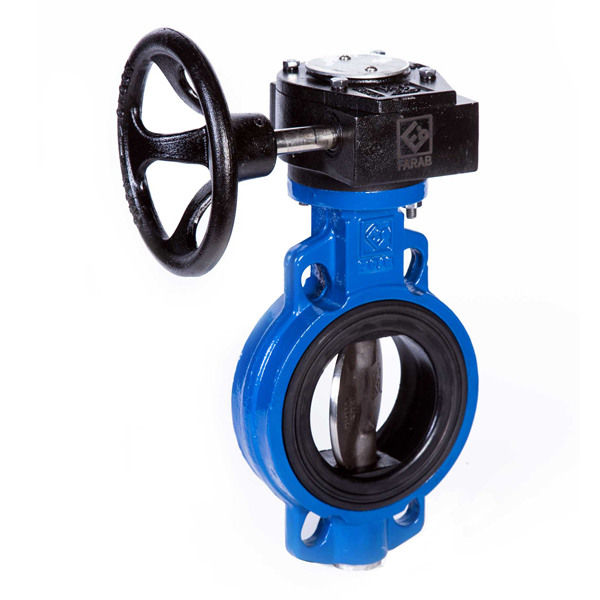

شیر پروانه ای ویفری گیربکسی
برای بررسی قیمت خرید شیر پروانه ای ویفری گیربکسی باید عنوان کنیم که شیر پروانه ای در انواع ویفری یا لاگ عرضه می شود و ممکن است با اهرم یا گیربکس کار کند.‌ باتر فلای ولو گیربکسی برای تنظیم یا کنترل جریان سیال در یک خط لوله استفاده می شود. طرح پروانه‌ای، یک دیسک صاف است که روی میله‌ای داخل شیر نصب شده است که با چرخش دسته برای باز/ بستن لوله برای کنترل جریان سیال می چرخد.

عملگر گیربکس دستی از طریق چرخ دستی متناسب با سری سوپاپ پروانه ای. عملگرهای گیربکس برای باز و بسته شدن دریچه های پروانه ای، به ویژه دریچه های اندازه بزرگتر، در مقایسه با اپراتور اهرمی سنتی استفاده می شوند. باتر فلای ولو با هوزینگ چدن داکتیل، دریچه فولادی ضد زنگ مرکزی، شفت پیوسته و نشیمنگاه قابل تعویض که به عنوان آب بندی فلنج نیز عمل می‌کند.

گیربکس برای شیرهای DN200/8 اینچ و بالاتر توصیه می‌شود. عملگر گیربکسی دستی با هندویل متناسب با محدوده شیرهای پروانه ای DN200/8 تا DN300/12 اینچ است.

متریال شیر پروانه ای ویفری گیربکسی
شیر پروانه ای ویفری گیربکسی با بدنه چدن داکتیل روکش اپوکسی برای استحکام بالا و مقاومت در برابر خوردگی ساخته شده است. دسته‌ی گیربکس کار را آسان تر می کند و برای آبیاری، HVAC و کاربردهای صنعتی مناسب  است.

شیر پروانه ای دارای بدنه و مواد دیسک استیل ضد زنگ CF8M در برابر خوردگی بسیار مقاوم است. این شیر برای سیالات خورنده و سیالاتی که در آن چدن یا چدن با روکش اپوکسی طول عمر لازم را در برابر عوامل خارجی در معرض قرار نمی دهد، بسیار مفید باشد. این باتر فلای ولو همه کاره که بیشتر در صنایع شیمیایی استفاده می شود، به صورت استاندارد با گواهی مواد ۳٫۱ بدون هزینه اضافی ارائه می شود.

ویژگی‌ها:
۱۰۰٪ دو جهته shut-off
نصب بدون محدودیت در جهت جریان
کاهش وزن و ابعاد کلی
دوام بالا، مقرون به صرفه
کاهش فشار و کاهش هزینه انرژی.
تمیز کردن و ضدعفونی آسان برای سیستم های آب آشامیدنی و غیره
تمیز کردن خودکار
مقاومت خوب در برابر خوردگی
نگهداری آسان
نصب بین فلنج ها در مکان های مورد نظر در خط لوله
مناسب طیف گسترده‌ای از اکچویتورها
نوع ویفر چیست؟
شیر پروانه ای به سبک ویفری، بدنه حلقوی با چند سوراخ مرکزی بدون ضربه است. برخی از انواع ویفری دارای دو و برخی دیگر دارای چهار سوراخ هستند. پیچ‌های فلنج از طریق سوراخ‌های پیچ دو فلنج لوله و سوراخ‌های مرکزی شیر پروانه‌ای وارد می‌شوند.

باترفلای ولو ویفری چگونه کار می کند؟
این ولوها دارای یک دیسک فلپ مانند (ویفر) هستند که برای اجازه و محدود کردن جریان مایع استفاده می شود. این دیسک فقط در یک جهت باز می شود و تحت فشار معکوس بسته می شود تا دریچه را در برابر جریان سیال مخالف ببندد. شیرهای چک ویفر برای عملکرد به حداقل فشار سیال سیستم نیاز دارند.

آیا شیرهای پروانه ای ویفری به واشر نیاز دارند؟
اطلاعات کلی. این ولوها API “BV” برای نصب بین فلنج های صفحه صاف یا برآمده کلاس ANSI کلاس ۱۲۵/۱۵۰ برای تنظیم جریان در خط لوله طراحی شده اند. واشر لازم نیست.

کاربردها:
آب آشامیدنی و مایعات خنثی
صنایع آب
نیروگاه
دارویی
سیستم Ballast
پردازش شیمیایی
تاسیسات نمک زدایی
دکل های حفاری
آب آشامیدنی
پودر خشک
مواد غذایی و آشامیدنی
صنایع گاز
صنعت معدن
HAVC
صنعت کاغذسازی
شن و ماسه
حمل و نقل
تصفیه آب و فاضلاب
سیستم آب شیرین
قیمت شیر پروانه ای ویفری گیربکسی
با وجود طیف گسترده ای از شیرهای پروانه ای می‌توانیم مواد دیسک و سیت را تعویض کنیم که به ما انعطاف‌پذیری و چرخش زیادی در کار می‌دهد. گزینه های متنوعی از لاینرها برای مطابقت با سیال شما در دسترس است. قیمت شیر پروانه ای ویفری گیربکسی بر اساس نوع سیال و فشار کاری و درجه حرارت جنس بدنه، جنس دیسک و جنس سیت آن مشخص می شود.

خرید شیر پروانه ای ویفری گیربکسی
در هنگام خرید شیر پروانه ای ویفری گیربکسی توجه کنید که قیمت بالاتری نسبت سایر شیرها دارد و برای مصارف با فشار بالاتر مورد استفاده قرار میگیرد.

برای تجربه خریدی موفق حتما به متریال بدنه و اتصال و نوع باترفلای ولو و فشار کاری و سیال عبوری توجه ویژه داشته باشید تا شیر صنعتی درستی را انتخاب کنید.

‌
