مدلهای ویفری، لاگ و فلنجی

جنس بدنه:   WCB ، CF8M  و …

طراحی استم مقاوم

دیسک و استم از جنس استنلس استیل استاندارد

سیت‌های TFM 1600 استاندارد هستند، سایر سیت‌های انعطاف پذیر، در دسترس هستند.

مدلهای Fire Safe و دارای سیت فلزی نیز موجود هستند.

روش نصب ISO 5211 استاندارد است. (نصب مستقیم برای اندازه‌های 12 اینچ و کوچکتر)

کلاس VI / آب بندی دو طرفه با استحکام روی تمام تریم‌ها با سیت انعطاف پذیر

سرویس Dead End برای ارزیابی درجه فشار کامل در جهت مورد نظر

دارای ویژگی‌ Control trim با ویژگی ضد نویز و ضد حفره

پیکربندی اکچویتور

• برقی

• پنوماتیک

• دستی



زشیر پروانه ای کلاس ۳۰۰
بررسی خرید و قیمت شیر پروانه ای کلاس ۳۰۰ را همراه تصاویر اجزای داخلی و ساختار دقیق آن و همچنین متریال ساخت آن را در این پست اختصاصی انجام دادیم.
انواع متریال های بدنه و اتصال و تفاوت این مدل با دیگر مدل ها و کلاس های دقت را در ادامه می خوانید.

به طور کلی شیر پروانه ای به دلیل مزایای بسیاری که دارد در صنایع مختلفی از آن استفاده می شود که از جمله این مزایا به قیمت مناسب و نصب و راه اندازی آسان و همچنین افت فشار کم می باشد.

انواع کلاس دقت باتر فلای ولو
بدنه باترفلای ولو‌ در‌ کلاس های ۱۵۰، ۳۰۰، ۶۰۰ و ۹۰۰ یا pn10, pn16, pn25, pn40 و غیره تولید می‌شوند.

باترفلای ولوها در‌ کلاس ۳۰۰ و ۱۵۰ بیشتر مورد استفاده قرار می‌گیرند‌ که‌ از‌ لحاظ قیمتی و میزان فشار کاری متفاوت هستند.

تفاوت شیر پروانه ای کلاس ۳۰۰ با کلاس ۱۵۰ در چیست؟
باترفلای ولو کلاس ۳۰۰ برای مصارف با فشار بالاتر استفاده می شوند در حالی‌که‌ کلاس ۱۵۰ برای کاربردهای با فشار کمتر استفاده می شوند.

‌شناسه‌های سری باتر فلای ولو کلاس ۳۰۰:

 CLASS 150 – ANSI/DIN WAFER
 CLASS 150 – ANSI LUG
 CLASS 150 – DIN LUG
 CLASS 150 – ISO 5752 FLANGED (SHORT)
 CLASS 300 – ANSI/DIN WAFER
 CLASS 300 – ANSI LUG
 CLASS 300 – DIN LUG
 CLASS 300 – ISO 5752 FLANGED (SHORT)
 CLASS 600 – ANSI LUG
ANSI CL150/CL300


باترفلای ولو هم مرکز ویفری‌ دارای‌ سیت نوع کارتریج، دیسک ساده و اتصال قوی ساقه‌ به‌ دیسک برای‌ ایجاد سهولت می‌باشد.
۱: فلنج بالایی ISO5211 همراه با ساقه مربعی مناسب برای نصب مستقیم اکچویتورها.
۲: طراحی ضد انفجار ساقه، ایمنی را در هنگام استفاده حفظ می‌کند.
۳: زداینده گرد و غبار، از نفوذ رطوبت به ناحیه شفت جلوگیری می‌کند.

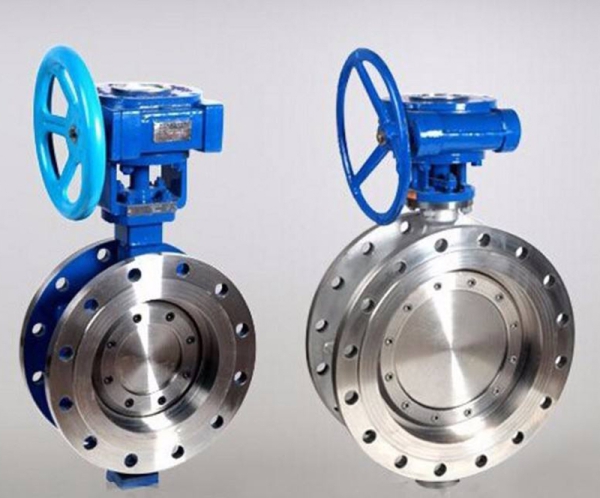

شیر پروانه ای دو فلنجی دارای یک آستر چسبنده است که‌ روی‌ فلنج‌ها گسترش پیدا می‌کند. طراحی فلنج دوبل‌ برای‌ بارگذاری فشار بالا و برای استفاده‌ در‌‌ صنایع سنگین، کشتی سازی، کاربردهای خلاء بحرانی و صنایع تصفیه آب مانند آب آشامیدنی، تصفیه آب و کاربردهای فاضلاب مناسب است.

ساقه: SS420,SS431
فشار عملیاتی:

۱۶bar برای DN50-DN300، DN50-DN300
۱۰bar برای DN350-DN2200
